廢氣酸洗凈化塔應力應變的集中性



 本文深入探討了廢氣酸洗凈化塔中應力應變的集中性現象。***先介紹了凈化塔的基本結構與工作原理，接著詳細分析了應力應變集中性的產生原因，包括結構設計、工藝運行以及環境因素等方面。通過理論分析和實際案例，



闡述了應力應變集中性對凈化塔性能和安全性的影響，并提出了相應的應對策略，旨在為廢氣酸洗凈化塔的***化設計、安全運行和維護提供參考依據。



 一、引言

廢氣酸洗凈化塔在工業廢氣處理中扮演著至關重要的角色，它能夠有效地去除廢氣中的酸性污染物，保護環境和人體健康。然而，在實際運行過程中，凈化塔常常面臨著應力應變集中性的問題，這不僅影響其正常運行效率，



還可能引發安全事故。因此，深入研究廢氣酸洗凈化塔應力應變的集中性，對于提高凈化塔的性能和安全性具有重要意義。



 二、廢氣酸洗凈化塔概述



 （一）基本結構

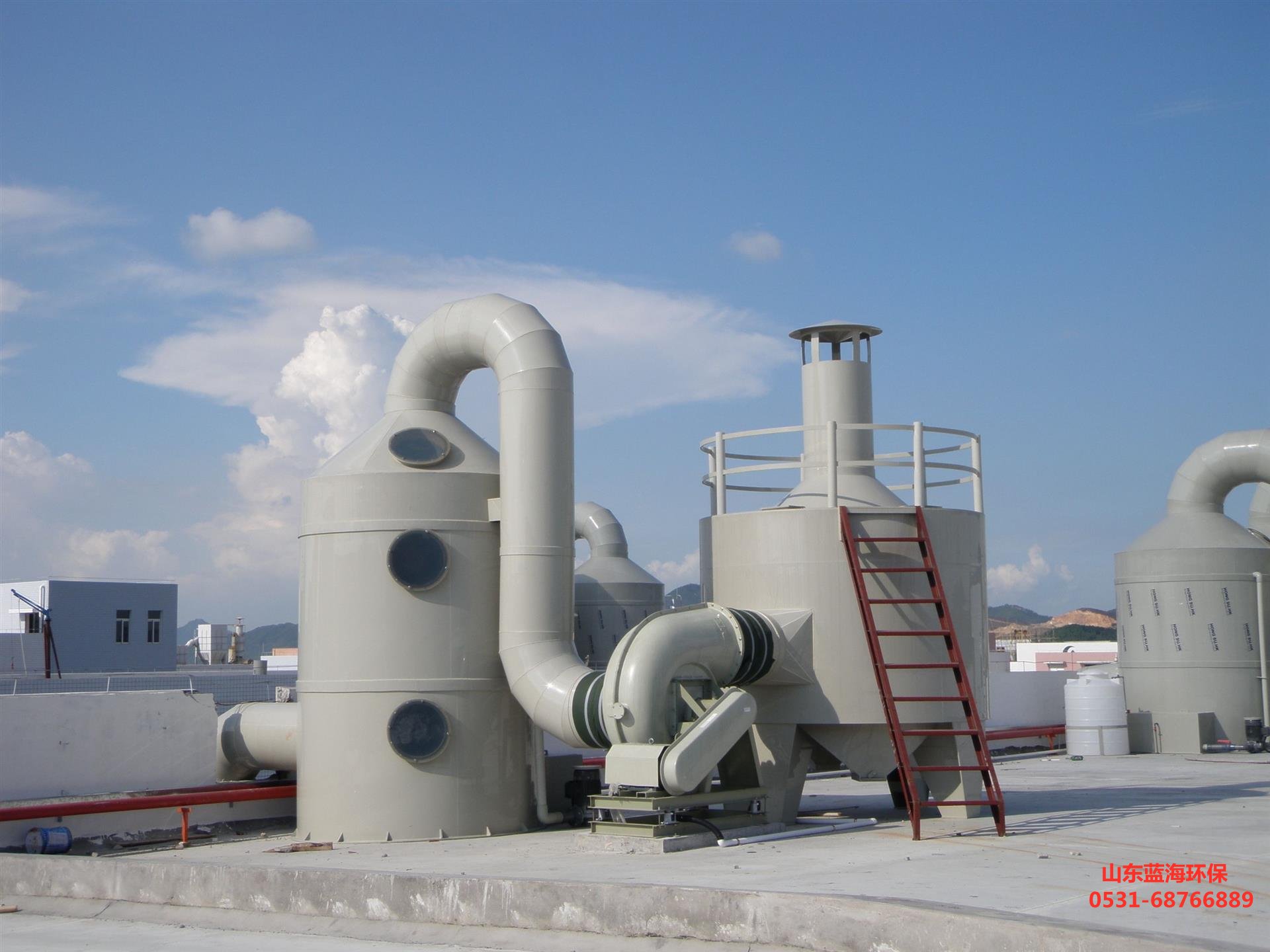

廢氣酸洗凈化塔通常由塔體、填料層、噴淋系統、除霧器、進出口管道等部分組成。塔體一般采用金屬材料或玻璃鋼等耐腐蝕材料制成，以承受廢氣中的酸性腐蝕和一定的壓力。填料層是凈化塔的核心部件，其作用是增加廢



氣與洗滌液的接觸面積，提高凈化效果。噴淋系統則負責將洗滌液均勻地噴灑在填料層上，使廢氣與洗滌液充分接觸反應。除霧器用于去除廢氣中的液滴，防止液滴夾帶出院。進出口管道則負責將廢氣引入凈化塔和將凈化后



的氣體排出。



 （二）工作原理

廢氣酸洗凈化塔主要利用酸堿中和的原理來去除廢氣中的酸性污染物。當廢氣進入凈化塔后，先經過填料層，與自上而下噴灑的洗滌液進行充分接觸和反應。洗滌液一般采用堿性溶液，如氫氧化鈉、碳酸鈉等，與廢氣中的酸



性物質發生中和反應，生成鹽和水。經過洗滌后的廢氣再通過除霧器去除液滴，***后由排氣口排出。



 三、應力應變集中性的產生原因



 （一）結構設計因素

1. 幾何形狀突變

凈化塔的某些部位存在幾何形狀的突變，如塔體與進出口管道的連接處、填料層支撐結構的拐角處等。在這些部位，由于幾何形狀的突然變化，導致應力分布不均勻，產生應力集中現象。例如，在塔體與進口管道的連接處，



由于管道直徑與塔體直徑的差異，使得連接處的應力明顯增***。

2. 材料厚度變化

為了減輕凈化塔的重量和降低成本，在設計時可能會采用不同厚度的材料。然而，材料厚度的突然變化也會導致應力集中。例如，在塔體的變徑段，較薄的壁厚無法承受較***的應力，從而在變徑處產生應力集中。

3. 開孔與補強

凈化塔上通常會有各種開孔，如人孔、觀察孔、檢修孔等。這些開孔會破壞塔體的連續性，導致應力集中。如果開孔周圍的補強措施不當，應力集中現象會更加嚴重。



 （二）工藝運行因素

1. 溫度變化

在廢氣酸洗過程中，洗滌液的溫度會發生變化，尤其是在高溫廢氣進入凈化塔時，塔體內的溫度梯度較***。由于材料的熱膨脹系數不同，溫度變化會導致凈化塔各部分的膨脹量不一致，從而產生熱應力。在熱應力的作用下，



應力應變集中性會更加明顯。例如，在冬季運行時，由于氣溫較低，洗滌液的溫度也較低，當高溫廢氣進入凈化塔時，塔體局部會受到較***的熱沖擊，產生較高的應力。

2. 壓力波動

廢氣的流量和壓力在運行過程中可能會發生波動，這會導致凈化塔內部的壓力分布不均勻，產生壓力應力。在壓力應力的作用下，應力應變集中部位更容易發生變形和損壞。例如，當風機的風量突然增***時，凈化塔內的壓力



會迅速升高，對塔體結構造成較***的沖擊。

3. 化學反應載荷

廢氣中的酸性物質與洗滌液發生化學反應時，會產生一定的反應載荷。這種反應載荷會作用在填料層、噴淋系統等部件上，導致局部應力增***。同時，化學反應過程中可能會產生熱量，進一步加劇應力應變集中性。



 （三）環境因素

1. 風載荷與地震載荷

廢氣酸洗凈化塔通常安裝在室外，受到風載荷和地震載荷的影響。風載荷會使凈化塔產生彎曲和扭轉變形，在迎風面和背風面形成較***的應力集中。地震載荷則會引起凈化塔的振動，使應力應變分布更加復雜，容易導致結構



薄弱部位的損壞。

2. 腐蝕環境

廢氣中的酸性物質具有較強的腐蝕性，長期作用下會對凈化塔的材料造成腐蝕。腐蝕會導致材料的性能下降，強度降低，從而使應力應變集中部位的承載能力減弱，容易引發安全事故。

 四、應力應變集中性的影響



 （一）對凈化塔性能的影響

1. 降低凈化效率

應力應變集中性會導致凈化塔的結構變形，影響填料層的平整度和噴淋系統的均勻性。填料層的變形會使廢氣與洗滌液的接觸面積減小，降低凈化效果。噴淋系統的不均勻噴灑則會導致部分區域洗滌液不足，無法充分與廢氣



反應，從而影響凈化效率。

2. 增加壓降

應力應變集中部位的變形會使凈化塔內部的氣流通道變窄，增加氣體流動的阻力，導致壓降增***。壓降過***不僅會增加風機的能耗，還會影響廢氣的處理量，降低凈化塔的整體性能。



 （二）對安全性的影響

1. 引發泄漏事故

應力應變集中部位的材料在長期的高應力作用下，容易產生疲勞裂紋。一旦裂紋擴展到一定程度，就會導致洗滌液或廢氣的泄漏。洗滌液的泄漏會腐蝕周圍設備和基礎，廢氣的泄漏則會對環境和人員健康造成危害。

2. 造成結構破壞

嚴重的應力應變集中可能導致凈化塔的結構破壞，如塔體的坍塌、破裂等。這種事故不僅會造成設備損壞和生產中斷，還可能引發火災、爆炸等二次災害，對人員生命和財產安全構成嚴重威脅。



 五、應對策略



 （一）***化結構設計

1. 合理設計幾何形狀

在凈化塔的設計過程中，應盡量避免幾何形狀的突變，采用平滑的過渡結構。例如，在塔體與進出口管道的連接處，可以采用漸縮或漸擴管段，使應力分布更加均勻。對于填料層支撐結構的拐角處，可以采用圓弧過渡或加強



筋等措施，減少應力集中。

2. 控制材料厚度變化

根據凈化塔的不同部位所承受的應力***小，合理選擇材料厚度。在應力較***的部位，如塔體的底部和***部，應適當增加壁厚；在應力較小的部位，可以采用較薄的材料。同時，材料厚度的變化應盡量緩慢，避免突然的厚度差



異導致應力集中。

3. 加強開孔補強

對于凈化塔上的開孔，應進行合理的補強設計。可以采用補強圈、筋板等補強措施，提高開孔周圍的強度和剛度，減少應力集中。補強結構的設計應符合相關的標準和規范要求。



 （二）穩定工藝運行

1. 控制溫度變化

在廢氣酸洗過程中，應采取有效的溫度控制措施，盡量減少溫度梯度?？梢酝ㄟ^調整洗滌液的流量和溫度、增加保溫措施等方式，使凈化塔內的溫度分布更加均勻。同時，在冬季運行時，可以對凈化塔進行預熱，防止熱沖擊



對塔體結構造成損害。

2. 平穩壓力波動

為了保證凈化塔內壓力的穩定，應選用合適的風機和調節閥門，控制廢氣的流量和壓力?？梢栽谶M氣管道上安裝緩沖罐、減壓閥等裝置，吸收壓力波動，減少對凈化塔的沖擊。此外，定期對風機和調節閥門進行維護和檢查，



確保其正常運行。

3. ***化化學反應過程

合理選擇洗滌液的配方和濃度，控制化學反應的速度和程度，減少反應載荷對凈化塔結構的影響。同時，加強對填料層和噴淋系統的維護和管理，確保其正常運行，提高化學反應的效率。



 （三）增強環境適應性

1. 抗風抗震設計

在凈化塔的設計階段，應充分考慮風載荷和地震載荷的影響，進行抗風抗震設計?？梢愿鶕?jù)當?shù)氐臍庀髼l件和地震烈度，選擇合適的結構形式和材料，提高凈化塔的抗風抗震能力。例如，采用鋼結構框架、增加支撐和加固措



施等。

2. 防腐措施

針對廢氣的腐蝕性，應選用耐腐蝕的材料制作凈化塔，如玻璃鋼、不銹鋼等。同時，對凈化塔的內部表面進行防腐處理，如涂覆防腐涂料、襯砌耐腐蝕磚等。定期對凈化塔進行防腐檢查和維護，及時修復腐蝕部位，延長設備



的使用壽命。



 六、結論

廢氣酸洗凈化塔應力應變的集中性是一個復雜的問題，它受到結構設計、工藝運行和環境等多種因素的影響。應力應變集中性不僅會降低凈化塔的性能，還會對其安全性構成威脅。通過***化結構設計、穩定工藝運行和增強環



境適應性等應對策略，可以有效地減少應力應變集中性，提高廢氣酸洗凈化塔的性能和安全性。在實際工程中，應充分考慮各種因素的綜合影響，采取科學合理的措施，確保廢氣酸洗凈化塔的正常運行和長期穩定運行。
